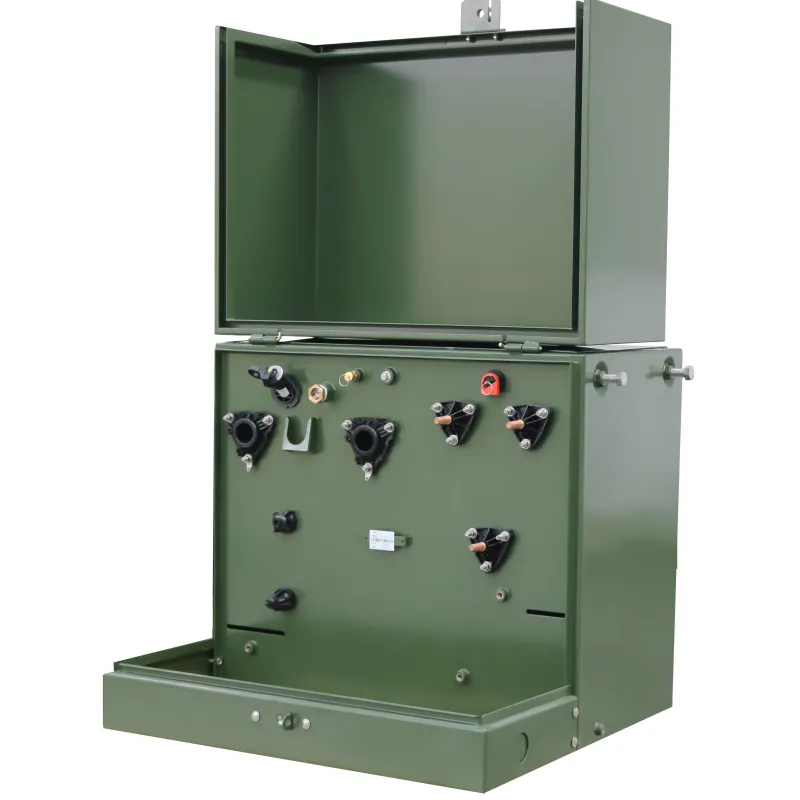

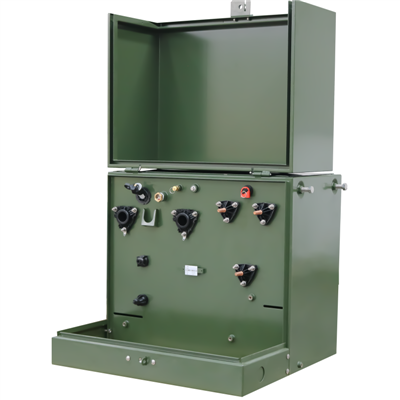

سنگل فیز پیڈ ماونٹڈ ٹرانسفارمر

سنگل فیز پیڈ ماؤنٹڈ ٹرانسفارمر (SPMVT) ایک قسم کا ٹرانسفارمر ہے جسے زمینی سطح پر کنکریٹ کے پیڈ یا چھوٹے پلیٹ فارم پر نصب کرنے کے لیے ڈیزائن کیا گیا ہے۔ اس قسم کا ٹرانسفارمر عام طور پر شہری اور صنعتی علاقوں میں بجلی کی موثر تقسیم کے لیے استعمال ہوتا ہے۔

ریان صارفین کو بجلی کی مختلف ضروریات اور منظرناموں کو پورا کرنے کے لیے حسب ضرورت حل فراہم کر سکتا ہے۔ ہمارے سنگل فیز پیڈ ماونٹڈ ٹرانسفارمرز بین الاقوامی معیارات اور سرٹیفیکیشنز کی تعمیل کرتے ہیں، اور ہمارے کوالٹی کنٹرول اور معائنہ کے عمل بھی ہماری مصنوعات کے معیار اور وشوسنییتا کو یقینی بناتے ہیں۔

صلاحیت: 15-250kVA

پرائمری وولٹیج: 34.5kV-19.92kV, 24.94kV-14.4kV, 13.8kV-7.957kV, 13.2kV-7.62kV, 12.47kV-7.2kV یا دیگر

سیکنڈری وولٹیج: 120-240V، 240-480V، 347/600V یا دیگر

ایچ وی ٹیپ رینج: 2x2.5% یا دیگر

بل : 30V-150V

اختیاری خصوصیات اور لوازمات



•مخصوص کسٹمر ایپلی کیشنز اور نئی DOE کی کم از کم ضروریات کو پورا کرنے کے لیے ڈیزائن کی افادیت کا وسیع انتخاب

• ہائی وولٹیج کوئی لوڈ ٹیپ چینجر نہیں۔

• دوہری ہائی وولٹیج کی درجہ بندی (نلکے کے ساتھ دستیاب نہیں)

• مکمل سٹینلیس سٹیل ٹینک اور کابینہ یا ہلکے سٹیل اور سٹینلیس سٹیل کے ساتھ اجزاء کا مجموعہ

• ہائی وولٹیج، لوڈ بریک 2 پوزیشنز یا سیکشنلائزنگ سوئچ

• ایک سے زیادہ فیوزنگ آپشنز اور امتزاج، بشمول آئسولیشن لنک یا جزوی رینج کرنٹ محدود فیوز کے ساتھ سیریز میں اندرونی اور بیرونی اخراج فیوز

• کم وولٹیج سرکٹ بریکر

• تیل گرفتاری کے تحت

سیمپلنگ ڈیوائس کے ساتھ ڈرین والو

• کلیٹس کو نیچے رکھیں

• زمینی پیڈ کے لیے کنیکٹر

• گاہک کی ضروریات کے مطابق سٹینسل اور لیبل

تمام ٹرانسفارمرز کی جانچ قابل اطلاق ANSI®، IEEE®، NEMA، اور RUS کی تازہ ترین ترمیم کے مطابق ٹرانسفارمر کے سیریل نمبر کے ذریعے دستیاب ٹیسٹ رپورٹس کے ساتھ سختی سے کی جاتی ہے۔

معمول کے ٹیسٹ یہ ہیں:

• قطبیت اور مرحلے کا تعلق

• مزاحمت

• بغیر بوجھ کے نقصانات اور جوش کرنٹ

• بوجھ کے نقصانات اور رکاوٹ

اپلائیڈ وولٹیج

• حوصلہ افزائی وولٹیج

• مکمل لہر تسلسل

تناسب ٹیسٹ

• لیک ٹیسٹ

منی پیڈ (ANSI قسم II)

ریان کے منی پیڈ ٹرانسفارمرز سنگل فیز رہائشی زیر زمین ایپلی کیشنز کے لیے بنائے گئے ہیں جہاں جمالیات اور سائز اہم ہیں۔ وہ کراس کیبل کنفیگریشن کے لیے تمام قابل اطلاق ANSI سٹینڈرڈ C57.12.25 قسم II کی ضروریات کو پورا کرتے ہیں۔ ٹرانسفارمرز لوپ فیڈ کے دو بشنگ ڈیڈ فرنٹ پرائمری ڈیزائن کی خصوصیت رکھتے ہیں۔ ریٹنگز 10 kVA سے 167 kVA سنگل فیز، 34.5 kV GrdY اور اس سے نیچے ہیں۔ معیاری وولٹیج کی درجہ بندی کے ساتھ ساتھ دوہری وولٹیج بھی پیش کی جاتی ہیں۔



میکسی پیڈ (ANSI قسم I)

Ryan's Maxi-Pad ٹرانسفارمر مینی پیڈ ٹرانسفارمر کی طرح چھیڑ چھاڑ کے خلاف مزاحم خصوصیات اور رسائی کی پیشکش کرتے ہیں جبکہ اونچائی میں صرف ایک چھوٹے سے اضافے کے ساتھ سیدھے کیبل کنفیگریشن کی اجازت دیتے ہیں۔ میکسی پیڈ دستیاب ہے۔

10 kVA سے 167 kVA میں وولٹیجز اور اختیاری لوازمات کی اسی وسیع رینج کے ساتھ منی پیڈ کی طرح۔ یہ پروڈکٹ ANSI سٹینڈرڈ C57.12.25 قسم I کی ضروریات کو پورا کرتا ہے۔

ڈاؤن لوڈ، اتارنا ٹیگ: سنگل فیز پیڈ ماونٹڈ ٹرانسفارمر، چین سنگل فیز پیڈ ماونٹڈ ٹرانسفارمر مینوفیکچررز، سپلائرز، فیکٹری
